蝶閥原理了解
作者：泵 來源：蝶閥 發布時間：2022-01-11

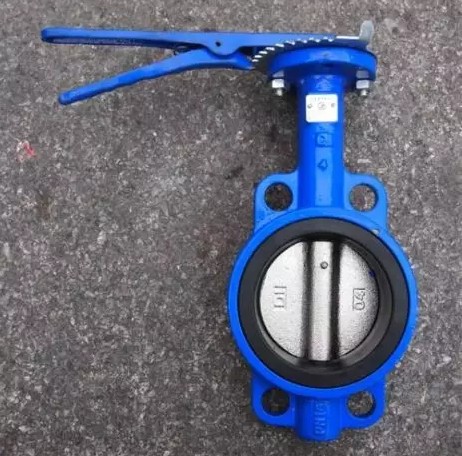

蝶閥是根據旋轉閥桿同時帶動碟版轉動來做啟閉的一種閥門，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，主要是旋轉碟板90°來做流量控制，當?shù)宓竭_90°時閥門處于全開狀態，同時可以改變碟板的角度來調節介質流量，一般安裝于管道的直徑方向。蝶閥與閥桿自身是沒有鎖定能力，為了有效的調節流量需裝蝸輪減速器，加裝蝸輪減速器的蝶閥不僅使蝶閥有自鎖能力，還能改變蝶閥的操作性能及更準確的調節介質流量。
一、蝶閥分類
1、單偏心蝶閥
單偏心蝶閥為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。
但由于單偏心構造在閥門的整個開關過程中蝶板與閥座的刮擦現象并未消失、在應用范圍上和同心蝶閥大同小異、故采用不多。
單偏心蝶閥結構特征：
1，碟板的回轉中心（即閥門軸中心）位于閥體的中心線上，且于閥板密封截面形成一個A尺寸偏置。單偏心蝶閥是碟板的回轉中心在閥體的中心線上，閥板相對于密封面偏離一個距離，適宜軟密封。
2，閥門關閉時，閥座和閥板密封面處在有相對過盈的接觸狀態，要達到密封主要是靠壓緊密封圈使其在周邊方向上膨脹產生密封比壓和管道壓力對閥板的力，使其達到密封，所以只能單向密封。
3，當閥門開啟時，閥板和閥座的接觸到一面脫離閥座，另一面始終是沿半圓周的軸向方向的二點接觸，反復啟閉密封圈容易受損，影響密封性能，更不可能實現金屬密封。
4，從幾何的角度可以很明顯的看出，上圖中X是不存在的，反過來還有一定的過盈。
2、同心蝶閥
同心蝶閥該種蝶閥的結構特征為閥桿軸心、蝶板中心、本體中心在同一位置上。
結構簡單、制造方便。常見的襯膠蝶閥即屬于此類。缺點是由于蝶板與閥座始終處于擠壓、刮擦狀態、阻距大、磨損快。為克服擠壓、刮擦、保證密封性能、閥座基本上采用橡膠或聚四氟乙烯等彈性材料、但也因而在使用上受到溫度的限制、這就是為什么傳統上人們認為蝶閥不耐高溫的原因。
3、雙偏心蝶閥
雙偏心蝶閥在單偏心蝶閥的基礎上進一步改良成型的就是目前應用廣泛的雙偏心蝶閥。
雙偏心蝶閥結構特征：
閥板回轉中心（即閥門軸中心）于閥板密封截面形成一個尺寸A偏置，并與閥體中心形成一個尺寸B偏置。
其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。
二、雙偏心蝶閥密封原理
因為其密封原理屬位置密封構造、即蝶板與閥座的密封面為線接觸、通過蝶板擠壓閥座所造成的彈性變形產生密封效果、故對關閉位置要求很高特別是金屬閥座、承壓能力低、這就是為什么傳統上人們認為蝶閥不耐高壓、泄漏量大的原因。
1、蝶閥在完全開啟時，具有較小的流阻。當開啟在大約15°~70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，蝶閥的應用非常普遍。由于蝶閥蝶板的運動帶有擦拭性，故大多數的蝶閥可用于帶懸浮固體顆粒的介質。依據密封件的強度，也可用于粉狀和顆粒狀介質。
2.蝶閥適用于流量調節。由于蝶閥在管中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管路介質壓力的強度。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。
3.蝶閥的結構長度和總體高度較小，開啟和關閉速度較快，且具有良好的流體控制特性。蝶閥的結構原理適合于制作大口徑閥門。當要求蝶閥作控制流量使用時，重要的是正確選擇蝶閥的規格和類型，使之能恰當?shù)亍⒂行У毓ぷ鳌?/span>
