推力球軸承，圓柱滾子軸承和滑動軸承的組成部分詳解

作者：來源：發布時間：2016-06-08

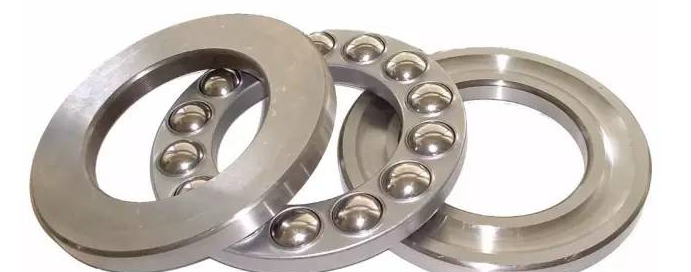

推力球軸承 采用高速運轉時可承受推力載荷的設計，由帶有球滾動的滾道溝的墊圈狀套圈構成。由于套圈為座墊形，因此，推力球軸承被分為平底座墊型和調心球面座墊型兩種類型。另外，這種軸承可承受軸向載荷，但不能承受徑向載荷。

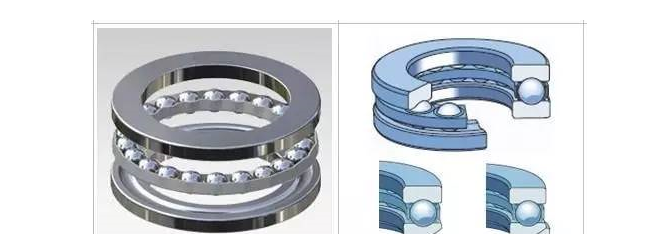

推力球軸承由座圈、軸圈和鋼球保持架組件三部分構成。與軸配合的稱軸圈，與外殼配合的稱座圈。推力球軸承只適用于承受一面軸向負荷、轉速較低的機件上，例如起重機吊鉤、立式水泵、立式離心機、千斤頂、低速減速器等。軸承的軸圈、座圈和滾動體是分離的，可以分別裝拆。


圓柱滾子軸承

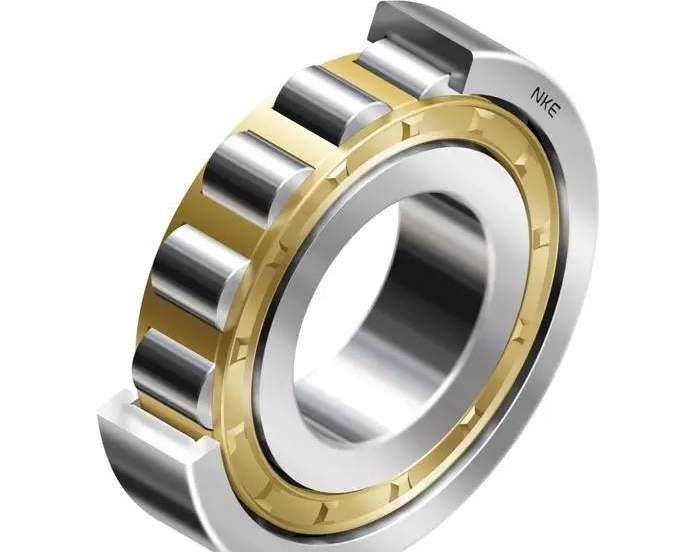

圓柱滾子軸承 滾動體是圓柱滾子的向心滾動軸承。圓柱滾子與滾道為線接觸軸承。負荷能力大，主要承受徑向負荷。滾動體與套圈擋邊摩擦小，適于高速旋轉。根據套圈有無擋邊，可以分有NU、NJ、NUP、N、NF等單列軸承，及NNU、NN等雙列軸承。


內圈或外圈無擋邊的圓柱滾子軸承，其內圈和外圈可以向軸向作相對移動，所以可以作為自由端軸承使用。在內圈和外圈的某一側有雙擋邊，另一側的套圈有單個擋邊的圓柱滾子軸承，可以承受一定程度的一個方向軸向負荷。一般使用鋼板沖壓保持架，或銅合金車制實體保持架。但也有一部分使用聚酰胺成形保持架。

滑動軸承組成

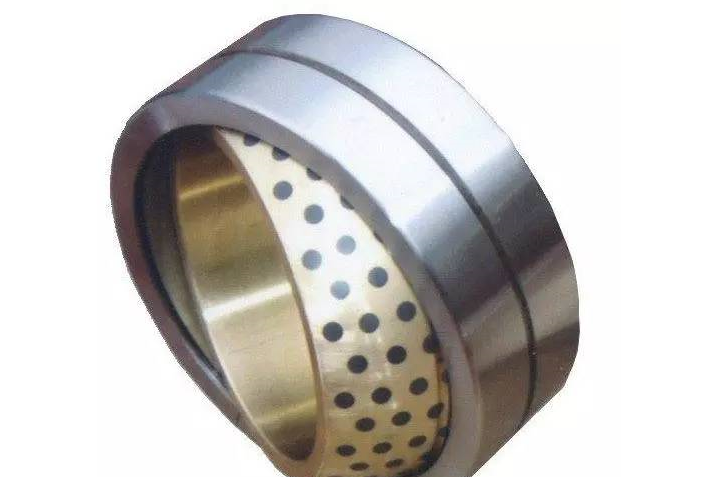

滑動軸承（sliding bearing）在滑動摩擦下工作的軸承。滑動軸承工作平穩、可靠、無噪聲。在液體潤滑條件下，滑動表面被潤滑油分開而不發生直接接觸，還可以大大減小摩擦損失和表面磨損，油膜還具有一定的吸振能力。但起動摩擦阻力較大。軸被軸承支承的部分稱為軸頸，與軸頸相配的零件稱為軸瓦。為了改善軸瓦表面的摩擦性質而在其內表面上澆鑄的減摩材料層稱為軸承襯。軸瓦和軸承襯的材料統稱為滑動軸承材料。滑動軸承應用場合一般在低速、輕載或間歇性工作的工況條件下。
